WOL Proxy & Wake-on-WAN für Enterprise-Netzwerke
Wake-on-LAN wird zur Enterprise-Aufgabe, sobald Endpoints hinter Routern, VLANs, in Niederlassungen oder unter strikten Security Policies betrieben werden. Auto Shutdown Manager von EnviProt kann WOL Proxys einsetzen, um PCs in entfernten Netzsegmenten aufzuwecken – ohne jeden Router mit einer Ausnahme für Directed Broadcasts zu versehen.
Konzeptioneller Überblick
Zuverlässiges Wake-up wird zum gesteuerten Prozess statt zu einer statischen Ausnahmeliste.

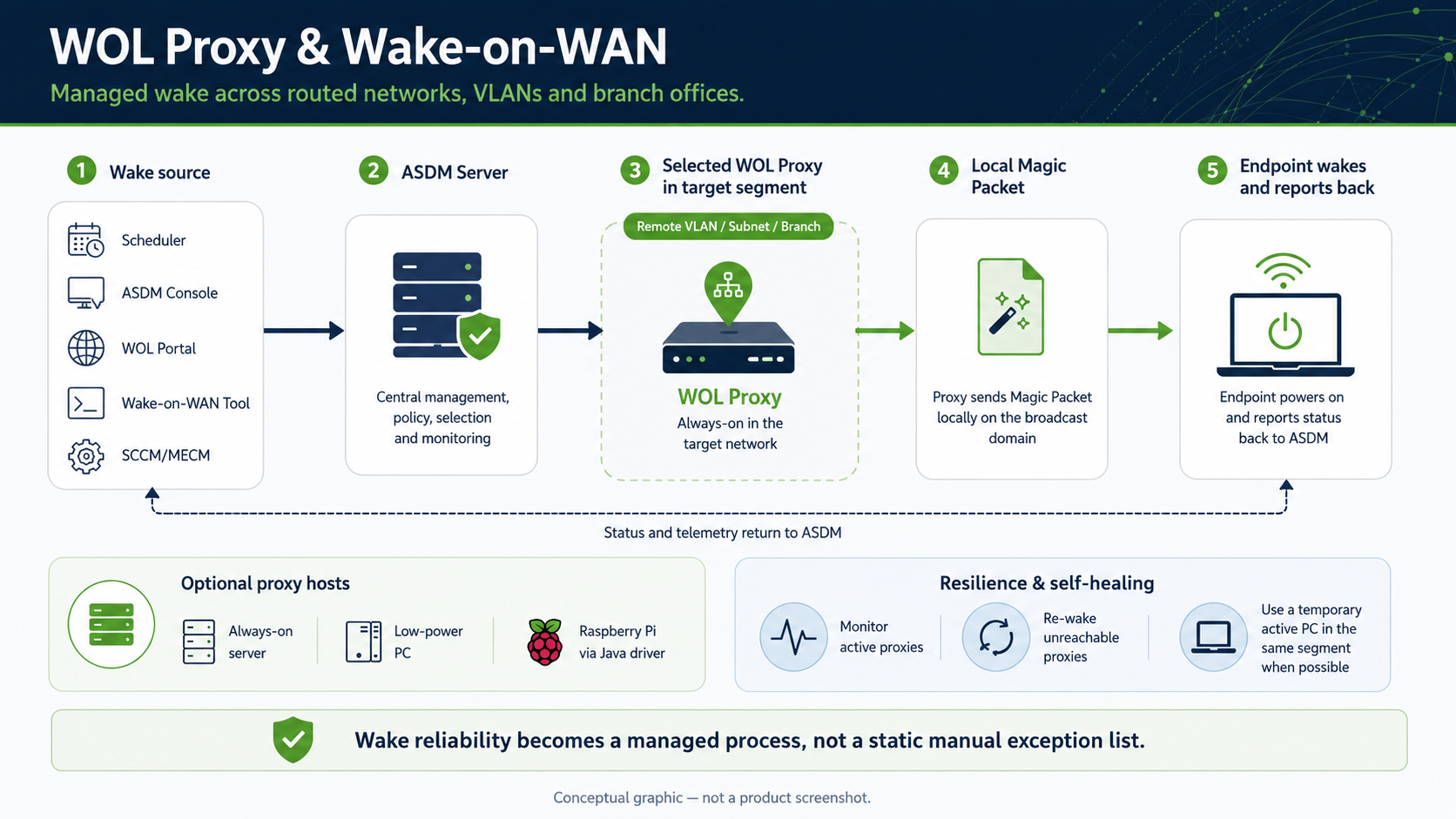

Die Gesamtidee auf einen Blick: Wake-Anfragen können aus Zeitplänen, von Administratoren, Portalen oder Management Tools kommen. ASDM wählt den passenden WOL Proxy im Zielnetz; der Proxy sendet das Magic Packet lokal; der Endpoint startet und meldet seinen Status zurück. Als Proxy Hosts kommen Server, stromsparende PCs oder Geräte der Raspberry-Pi-Klasse infrage. Monitoring und temporäre Proxy-Übernahme erhöhen die Ausfallsicherheit.
Warum einfaches Wake-on-LAN an Netzwerkgrenzen endet
Ein Magic Packet muss das richtige lokale Netzsegment erreichen
Innerhalb eines Subnetzes ist Wake-on-LAN unkompliziert. Anspruchsvoller wird es, wenn der Ziel-PC in einem anderen VLAN, hinter einem Router, in einer Niederlassung oder in einem Netz mit eingeschränkten Directed Broadcasts steht. Hier sind WOL Proxys sinnvoll: Sie verlagern die finale Wake-Aktion in das Zielsegment.
Geroutete Netzwerke
Wake Traffic, der lokal funktioniert, passiert Router oder VLAN-Grenzen ohne geplanten WOL-Ansatz häufig nicht.
Broadcast-Einschränkungen
Directed Broadcasts sind in vielen Enterprise-Umgebungen nicht verfügbar, blockiert oder bewusst unerwünscht.
Remote-Standorte
Niederlassungen und entfernte Segmente benötigen eine lokale Wake-Funktion, ohne dass ein Administrator vor Ort sein muss.
Laufende Pflege
Netzwerke verändern sich. Proxy-Kandidaten werden ausgemustert, wechseln Gruppen oder fallen aus. Manuell gepflegte Proxy-Listen veralten schnell.
Funktionsweise des Proxy-Modells
Zentrale Anfrage, lokales Magic Packet
Der ASDM Server muss nicht direkt in jedes entfernte Segment broadcasten. Er beauftragt einen ausgewählten WOL Proxy im Zielnetz, das Magic Packet lokal zu erzeugen. Der Ziel-PC startet in seinem eigenen Segment und meldet sich nach dem Hochfahren beim ASDM Server zurück.
ASDM Server
Sendet die Wake-Anfrage an den ausgewählten Proxy für das Zielsegment.
WOL Proxy
Wird im Zielsegment betrieben und erzeugt dort das lokale Magic Packet.
Lokaler Broadcast
Das Paket erreicht den ausgeschalteten PC im lokalen Netz, in dem Wake-on-LAN funktionieren kann.
Endpoint startet
Der PC fährt hoch und wird in ASDM wieder als verfügbar angezeigt.
Automatische Generierung von WOL Proxys
Von manuellen Proxy-Listen zu einer optimierten Proxy-Topologie
In großen Umgebungen kann die manuelle Auswahl und Pflege von WOL Proxys zur eigenen Administrationsaufgabe werden. Der WOL Proxy Auto Generator analysiert das Netzwerk, schlägt geeignete Proxy Clients vor, reduziert redundante Abdeckung und hält die Topologie auch bei Veränderungen von Netz und Geräten nutzbar.
Netzwerk analysieren
ASDM kann anhand von Netzwerkstruktur und Endpoint-Verfügbarkeit geeignete Proxy-Kandidaten identifizieren. Administratoren müssen dadurch nicht jeden Eintrag manuell anlegen.
Admin-Regeln berücksichtigen
Administratoren können Notebooks, unerwünschte Segmente oder Gruppen ausschließen, ausgewählte Gruppen bevorzugen und manuell gesetzte Proxys mit höchster Priorität beibehalten.
Anzahl der Proxys minimieren
Der Generator kann redundante Subnetzabdeckung reduzieren und Clients bevorzugen, die – sofern es zum Netzwerkdesign passt – mehrere Segmente bedienen.
Vorschau vor dem Rollout
Eine generierte Proxy-Liste lässt sich vor der Übernahme als Excel-kompatible CSV-Vorschau exportieren.
Policy-Gruppen zuweisen
Ausgewählte Proxy Clients können einer passenden Policy-Gruppe für WOL Proxys zugeordnet werden. Idle Timer und Zeitregeln schalten sie dann nicht versehentlich ab.
Dauerhaft aktuell halten
Generierung und Optimierung lassen sich täglich, über einen Scheduler oder manuell ausführen. Dadurch können inaktive, ausgemusterte oder defekte Proxy-Kandidaten ersetzt werden.
Ausfallsichere Wake-Infrastruktur
WOL Proxys verfügbar halten – und Ausfälle abfangen
Ein nicht erreichbarer Proxy kann sein Segment nicht aufwecken. ASDM kann aktive WOL Proxys überwachen, einen erneuten Wake-Versuch starten und – wenn möglich – vorübergehend einen anderen aktiven PC im selben Zielsegment einsetzen. So bleibt die Wake-Funktion erhalten, während der vorgesehene Proxy nicht verfügbar ist.
Aktive Proxys überwachen
ASDM kann konfigurierte WOL Proxys überwachen und erkennen, wenn einer nicht mehr erreichbar ist.
Proxy erneut aufwecken
Der Server kann versuchen, den vorgesehenen Proxy wieder zu aktivieren und damit die geplante Topologie wiederherzustellen.
Temporären Proxy nutzen
Ist im selben Segment ein anderer PC aktiv, kann ASDM ihn vorübergehend für den lokalen Wake-Prozess verwenden.
Topologie reparieren
Geplante Generierungs- und Wartungsläufe können inaktive oder ungeeignete Proxys ersetzen, wenn sich das Netzwerk verändert.
Wichtige Einordnung
Self-Healing erhöht die Ausfallsicherheit. Eine Garantie ist es nicht.
Zuverlässiges Wake-up hängt weiterhin von Endpoint-Hardware, Firmware, Network Policies und den Bedingungen im lokalen Segment ab. Der Vorteil von ASDM liegt darin, die Wake-Topologie zentral zu überwachen, zu reparieren und zu betreiben – statt eine statische Liste manueller Ausnahmen zu pflegen.
Stromsparende Proxy-Optionen
Ein WOL Proxy muss nicht immer ein vollständiger Server sein
Idealerweise übernimmt ein ohnehin rund um die Uhr betriebener Server die Rolle des WOL Proxy. Wo das nicht sinnvoll ist, können stromsparende Geräte wie Raspberry Pi oder andere Small PCs mit dem EnviProt Java WOL Proxy Driver eingesetzt werden. Das bietet sich für Niederlassungen, entfernte VLANs oder kleine Segmente an, in denen ein eigener Server überdimensioniert wäre.
Geringer Laufzeitbedarf
Nutzen Sie einen vorhandenen Always-on-Server oder – wenn dies betrieblich besser passt – ein stromsparendes Proxy-Gerät.
Passend für Niederlassungen
Kleine Standorte benötigen häufig eine lokale Wake-Funktion, ohne dafür einen vollständigen Infrastrukturserver zu betreiben.
Optional, nicht zwingend
Raspberry-Pi-Support ist eine Option für geeignete Umgebungen. Er ist nicht für jedes Design mit WOL Proxys erforderlich.
Sonderthema: VLANs
Eine Proxy VM kann mehrere VLANs bedienen, wenn sie in jedem davon lokal präsent ist.

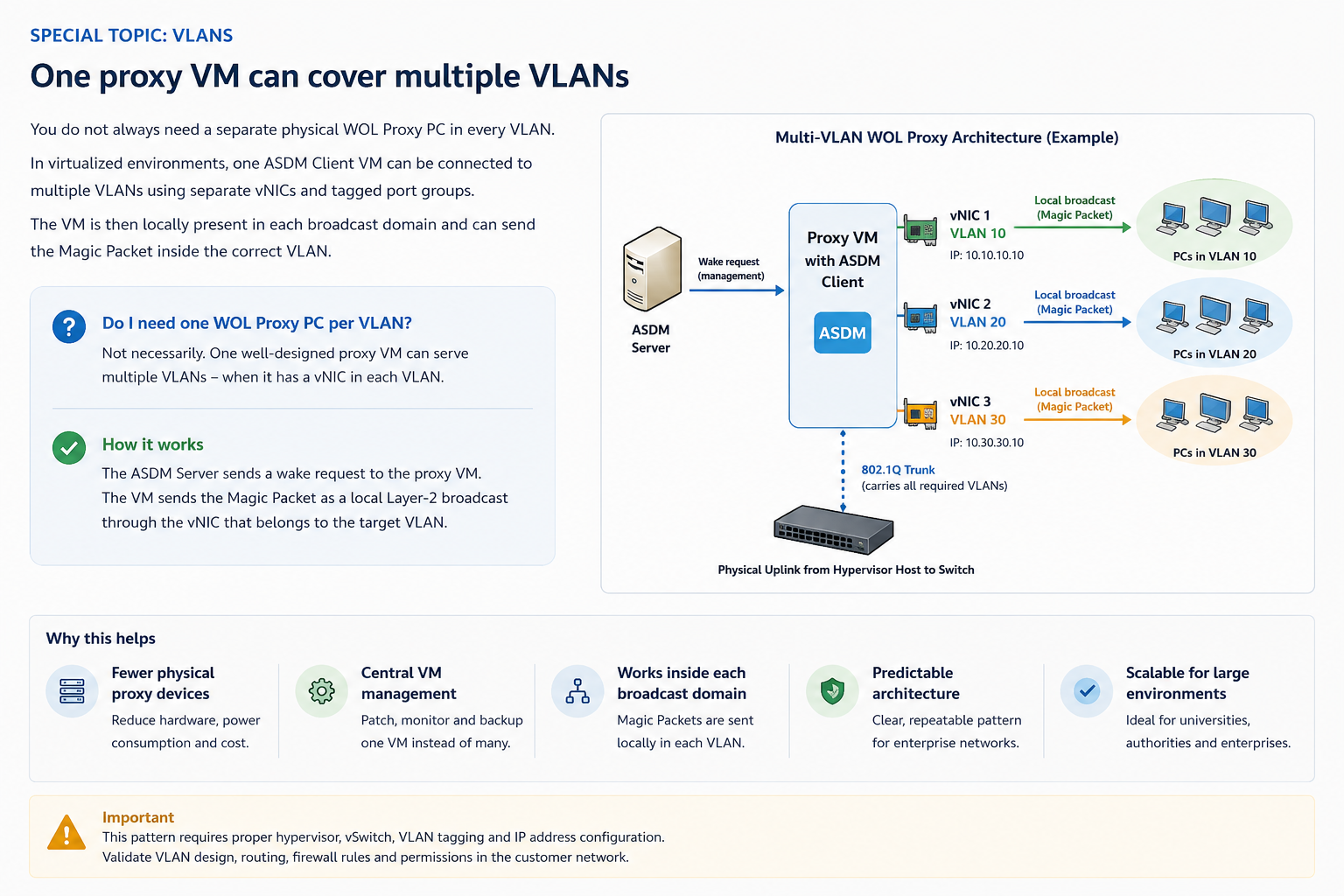

In großen Umgebungen stellt sich häufig die Frage, ob jedes VLAN einen eigenen physischen PC als WOL Proxy benötigt. Nicht unbedingt: In einem virtualisierten Netz kann eine VM mit normalem ASDM Client mehrere VLANs bedienen, sofern sie für jedes Ziel-VLAN eine separate virtuelle NIC besitzt und jede vNIC eine gültige IP-Adresse im jeweiligen Subnetz hat.
Der ASDM Server sendet die Wake-Anfrage an die Proxy VM. Diese erzeugt das Magic Packet anschließend als lokalen Layer-2-Broadcast über die vNIC des Ziel-VLANs. Da der Broadcast innerhalb der richtigen Broadcast Domain entsteht, ist zwischen Server und ausgeschaltetem Endpoint kein gerouteter Broadcast erforderlich.
Weniger physische Proxy-Geräte
Statt in jedem VLAN einen separaten Always-on-Proxy-PC bereitzustellen, kann eine passend konfigurierte Proxy VM an mehrere VLANs angebunden werden.
Lokaler Broadcast pro VLAN
Jede vNIC macht den Proxy in der jeweiligen Broadcast Domain lokal präsent. Das Magic Packet wird dadurch direkt im korrekten Ziel-VLAN gesendet.
Geeignet für große Netzwerke
Dieses Muster kann die Planung von WOL Proxys in Unternehmen, Hochschulen, öffentlichen Netzen und stark segmentierten Umgebungen vereinfachen.
Architekturvorgabe
Dies ist ein Netzwerkdesignmuster, kein automatisches Versprechen.
Die VM muss tatsächlich mit den erforderlichen VLANs verbunden sein. vSwitch, getaggte Port Groups, 802.1Q Trunking, IP-Adressierung, Routing, Firewall-Regeln und Berechtigungen müssen stimmen. Validieren Sie das VLAN-Design im jeweiligen Kundennetz, bevor Sie es für produktive Wake-Abläufe voraussetzen.
Warum das relevant ist
Es geht nicht nur um Erreichbarkeit, sondern um dauerhaft wartbare Erreichbarkeit.
Einfache Wake Tools scheitern häufig daran, dass sich das Netzwerk schneller verändert als die manuell gepflegte Wake-Konfiguration. ASDM macht die Verwaltung der WOL Proxys zu einer gesteuerten Topologie mit Monitoring, Kandidatenauswahl und Policy-Integration.
Produktnachweis
Die Verwaltung von WOL Proxys ist im ASDM Workflow sichtbar
Die folgenden Produkt-Screenshots zeigen reale Konfigurationsbereiche für WOL Proxys in ASDM. Der konzeptionelle Überblick erläutert das Betriebsmodell; die Screenshots belegen die Einbindung der Proxy-Verwaltung in den ASDM Workflow.
FAQ
Die wichtigsten Fragen aus IT Teams
Wann benötigen wir einen WOL Proxy?
Ein WOL Proxy wird benötigt, wenn der Ziel-PC in einem Netzsegment steht, das einfacher lokaler Wake-on-LAN Traffic nicht erreicht und Directed Broadcasts nicht verfügbar, nicht erlaubt oder nicht erwünscht sind.
Ist Wake-on-WAN dasselbe wie das Senden eines Magic Packet über das Internet?
Nein. Im Enterprise-Kontext von ASDM geht es um kontrolliertes Wake-up über entfernte oder geroutete Netzwerkstandorte. Ein Proxy im Zielsegment erzeugt das lokale Magic Packet dort, wo der Endpoint es tatsächlich empfangen kann.
Benötigen wir überall Raspberry-Pi-Geräte?
Nein. Ein bereits vorhandener Always-on-Server kann der beste WOL Proxy sein. Raspberry Pi oder vergleichbare stromsparende Geräte sind sinnvolle Optionen, wenn ein vollständiger Server nicht erforderlich ist.
Garantiert Self-Healing jedes Wake-up?
Nein. Hardware, Firmware, Netzwerk und Policies bleiben entscheidend. ASDM kann die Ausfallsicherheit durch Proxy Monitoring, Wake-Versuche und temporäre Proxy-Optionen verbessern; jede Umgebung sollte dennoch validiert werden.
Benötigen wir pro VLAN einen physischen PC als WOL Proxy?
Nicht immer. In virtualisierten Umgebungen kann eine ASDM Client VM mehrere VLANs abdecken, wenn sie für jedes Ziel-VLAN eine separate vNIC und eine gültige lokale IP-Konfiguration besitzt. Das Magic Packet wird dann über das passende VLAN Interface lokal gesendet. Voraussetzung sind ein korrektes Design von Hypervisor, vSwitch, Trunking, Routing und Firewall sowie die Validierung im Kundennetz.
Ersetzt ASDM SCCM, Intune oder GPO?
Nein. ASDM ergänzt Endpoint Management Tools um den Power- und Wake-Prozess für Wartung, Remote-Verfügbarkeit und die Steuerung der Endpoint-Laufzeit.
ZUVERLÄSSIGES WAKE-UP IN REALEN NETZWERKEN
Wake-on-LAN von der Router-Ausnahme zum gesteuerten Enterprise-Prozess machen.
Beginnen Sie in den Netzen, in denen Wake-up heute unzuverlässig ist: geroutete VLANs, Niederlassungen, Remote-Standorte oder Bereiche, in denen Directed Broadcasts nicht akzeptabel sind. Mit ASDM kann die IT WOL Proxys kontrolliert planen, überwachen und dauerhaft pflegen.
